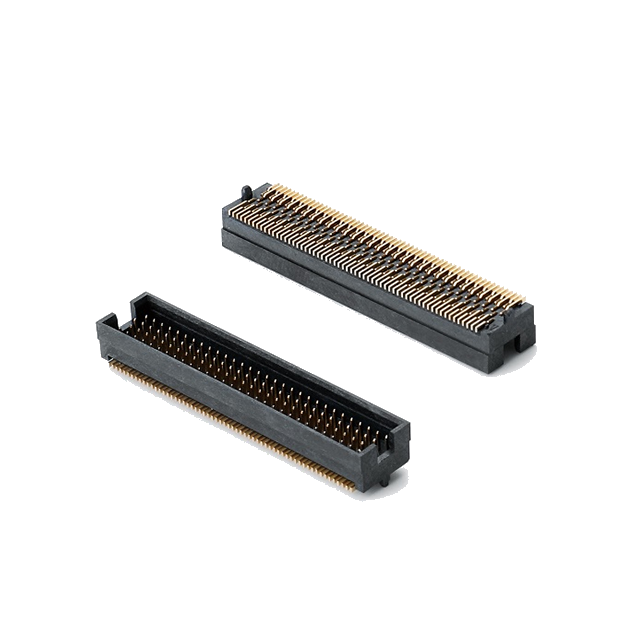

微間距排針排母因針腳密度高、間距?。ǔ?.8mm-1.27mm），短路風險顯著高于普通規格，需從設計、工藝、材質多維度構建防短路體系，保障電路穩定。

設計優化是微間距排針排母防短路的核心環節。PIN針結構需采用階梯式設計，將焊接端尺寸縮小并制成錐狀，減少焊接時因?qū)ξ徊粶?zhǔn)導致的引腳接觸風險。絕緣基座應增設防連錫隔欄，在相鄰PIN針之間形成塑膠屏障，即使焊接時出現跑錫，也能阻斷錫橋形成。同時可在基座側壁開設回流焊進氣孔，平衡焊接時的內外氣壓，避免錫膏因氣泡產生飛濺粘連。此外，防呆結構的設計能避免反向插合導致的針腳錯位短路，提升裝配安穩性。

工藝控制對防短路至關重要。焊接環節需采用高精度自動焊接設備，替代人工焊接，將PIN針旋轉偏移率控制在0.1%以下，降低相鄰針腳接觸概率。波峰焊時需準確控制錫爐溫度與傳輸速度，溫度偏差不超過±5℃，避免錫膏過度融化流淌。PIN針裝配采用卡扣式結構，通過卡板與卡槽的準確卡接，實現一步到位的固定，無需二次鉚壓，減少裝配過程中針腳偏移引發的短路隱患。焊接后需進行高壓測試，施加500V直流電壓檢測絕緣性能，確保無漏電流超標。

材質選擇與使用維護需協同配合。絕緣基座優先選用LCP或PBT等耐高溫、高絕緣材質，其介電強度不低于15kV/mm，能抵御電路中的瞬時高壓沖擊。PIN針采用鍍金或鍍鎳處理，鍍層厚度不小于0.8μm，減少氧化銹蝕導致的針腳粘連。使用過程中需保持連接器清潔，避免灰塵、油污堆積形成導電通路，插拔時需對準定位標識，避免暴力操作導致針腳彎曲變形。存儲時應采用密封包裝，防止潮濕環境導致基座吸潮絕緣下降。
